Что такое НПВХ

НПВХ (в международной системе обозначений PVC-U) – это один из трёх базовых типов поливинилхлорида. Его химическая формула – (C2H3Cl)n. В скобках – состав единичного полимерного звена, значок n указывает на бесконечное количество их повторений при полимеризации материала. Помимо НПВХ, к базовым типам поливинилхлорида относятся хлорированный полимер (ХПВХ, или PVC-C) и достаточно большая группа имеющих специальные свойства модифицированных материалов (PVC-M).

Ответ на вопрос, чем отличается ПВХ от НПВХ, заключается в эксплуатационных характеристиках этих материалов, которые определяют сферу их применения. Подробнее об этом можно узнать из нормативных документов, регламентирующих производство разных видов продукции. Применительно к трубам это следующие ГОСТы:

• ГОСТ 32413-2013 – безнапорные трубы из PVC-U для наружных сетей водоотведения;
• ГОСТ 32412-2013 – то же для внутренних сетей канализации;
• ГОСТ Р 51613-2000 – изделия из PVC-U для напорных сетей подачи холодной технической и питьевой воды;
• ГОСТ Р 52134-2003 – напорные трубы из полимерных материалов для водоснабжения и отопления, в том числе из PVC-U и PVC-C.

Разделение труб по сферам применения обеспечивает оптимальное их использование с технической и финансовой точки зрения. Это означает, что в зависимости от целевого назначения вам не надо эксплуатировать изделия с явно избыточными характеристиками для решения своих задач.

Материал ПВХ — что это такое? Характеристика

Данное вещество характеризируется как негорючий термопластичный материал, который хорошо поддается механической обработке на обычных станках и легко сваривается горячим воздухом при температуре 200-300 градусов Цельсия. Кроме этого, он может приклеиваться к различным видам клея (зачастую это средства на основе перхлорвиниловой смолы). Более того, данный материал может быть приклеен к деревянным, бетонным и металлическим изделиям. ПВХ не боится воздействия многих видов кислот, а также алифатических, хлорированных и ароматических углеводородов. Прочность клеевых и сварных соединений составляет порядка 85-90 процентов от прочности самого материала.

Благодаря своей высокой прочности на упругость и изгиб поливинилхлорид широко востребован среди рыбаков, которые кустарным способом изготовляют верхние части спиннингов, а также зимние удочки. Как показывает практика, подобные изделия не теряют своих свойств даже при температуре минус 45 градусов Цельсия.

Расшифровка аббревиатуры

Аббревиатура НПВХ означает «непластифицированный поливинилхлорид», то есть чистый материал класса гомополимеров. Его химическую формулу мы уже приводили. Для придания новых свойств в материал вводят разнообразные добавки, с помощью которых улучшают следующие его качества:

• термическую стойкость;
• механическую прочность;
• стойкость к агрессивной среде;
• пластичность;
• морозостойкость и т. д.

Перечисленные характеристики, а точнее их значения, дают ответы на вопрос, в чём отличие ПВХ и НПВХ. Отметим, что полимер PVC-C имеет более широкие диапазоны значений по большинству эксплуатационных параметров в сравнении с PVC-U. Это касается термической стойкости, механической прочности и ряда других показателей.

Химические свойства

Как мы отметили ранее, ПВХ практически неуязвим к воздействию некоторых видов кислот. Это действительно так – поливинилхлорид не изменяет свои свойства при действии щелочей, бензина, керосина, растворов солей и металлов.

Также до 60 градусов Цельсия данный материал устойчив к соляной и муравьиной кислоте. ПВХ стоек к окислению и воздействию глицерина, жиров и гликолей. Что же касается спиртов, то поливинилхлорид не растворяется в этиловом и метиловом спиртах, высших алкоголях, а также смазочных и растительных маслах. Не уязвим он и к воздействию кислых сточных вод.

Трубы из ПВХ и НПВХ: в чём разница

Потребителей чаще всего интересуют отличия трубы ПВХ и НПВХ с практической точки зрения, чтобы выбрать наиболее подходящие материалы для решения своих задач. Однако в числе вопросов подобного рода есть и такие, которые касаются других аспектов. Для многих важны отличия ПВХ- от НПВХ-трубы по таким параметрам, как:

1. Материал. Его свойства имеют определяющее значение для сортамента труб по диаметру, толщине стенок, способам их монтажа, а также для эксплуатационных характеристик собранных из них трубопроводов.
2. Срок службы. С этой точки зрения изделия из PVC-U и PVC-C равноценны. Срок их службы составляет не менее 50 лет, что подтверждают уже имеющиеся случаи эксплуатации инженерных сетей из таких труб. Лабораторные испытания говорят о том, что трубопроводы из ПВХ- и НПВХ-изделий могут служить до 100 лет.
3. Разница сфер применения. В этом случае пользуйтесь указаниями нормативных документов (ГОСТов), которые регламентируют этот вопрос. Ограничения по применению труб обусловлены их эксплуатационными свойствами, которые установлены для изделий разных типоразмеров и способов их монтажа.
4. Характеристики использования. Принципиальная разница между трубами ПВХ и НПВХ состоит в температуре рабочей среды, на которую они рассчитаны. Для изделий из НПВХ верхний предел температуры транспортируемых жидкостей в непрерывном режиме работы составляет 45 °С. Для труб из PVC-C величина этого показателя равна 95 °С.
5. Способ соединения. Трубы из любых марок поливинилхлорида соединяются в раструб и муфтами с уплотнительными кольцами или с помощью клея. ПВХ в отличие от полиэтилена не сваривают.
6. Внешний вид и цвет. По внешнему виду ПВХ и НПВХ являются бесцветными материалами разной степени прозрачности, и они неразличимы между собой. Цвет готовой продукции используется для её визуальной идентификации и достигается путём введения в материалы соответствующих пигментов. Для труб внутренней канализации рекомендован серый цвет, для наружной – оранжево-коричневые тона, для напорных труб – тёмно-серый цвет.
7. Морозоустойчивость. Этот показатель для ПВХ-труб некритичен, поскольку они не предназначены для открытой прокладки. Однако большей стойкостью к низким температурам обладает НПВХ. PVC-C «замерзает» раньше и становится более хрупким.
8. Горючесть. Поливинилхлорид имеет высокую температуру возгорания, которая может быть достигнута только при сильном пожаре. Негорючие марки ПВХ используют в производстве электротехнической продукции, у которой такие температуры могут быть достигнуты без открытого огня. С учётом назначения ПВХ-труб они не имеют ограничений по применению с точки зрения требований противопожарной безопасности.

Для изделий из НПВХ верхний предел температуры транспортируемых жидкостей в непрерывном режиме работы составляет 45 °С. Для труб из PVC-C величина этого показателя равна 95 °С.

Как поливинилхлорид влияет на организм человека?

Сам винилхлорид характеризуется как очень сильный яд, при горении выделяющий токсичные вещества. На человека данное вещество оказывает терато-, канцеро- и мутагенное действие. В результате многочисленных исследований учеными было доказано, что воздействие ПВХ на человека вызывает рак в различных органах и тканях (в т.ч. мозг, легкие и печень), а также нарушает лимфатическую и кроветворную систему. При постоянном действии в высоких концентрациях винилхлорид может вызвать даже паралич нервной системы вплоть до полной остановки дыхания. Однако современные производители учли все эти свойства и потому производят ПВХ по особой технологии. Современные изделия из поливинилхлорида (если они качественные) не оказывают такого страшного влияния на человека. Поэтому, чтобы не рисковать своим здоровьем, при покупке изделий из ПВХ следует доверять лишь известным мировым производителям.

Итак, мы выяснили, что такое ПВХ, и какое влияние он оказывает на организм человека.

Труба из НПВХ: ГОСТ и особенности маркировки

Правила маркировки любой продукции устанавливают соответствующие нормативные документы. Например, маркировка безнапорных труб из НПВХ по ГОСТ 32413-2013 содержит следующую информацию в такой очерёдности:

• материал изделия;
• наружный диаметр и толщина стенки трубы в мм – например, 250х4,9;
• показатель соотношения диаметра и толщины стенок изделия SDR целым числом;
• показатель кольцевой жёсткости SN в кН/м2, указывающий на допустимую нагрузку при подземной прокладке труб;
• ссылка на нормативный документ, по которому изготовлено изделие.

Согласно ГОСТ Р 51613-2000, установлена такая маркировка продукции:

• материал изделия;
• показатель SDR;
• наружный диаметр и толщина стенки трубы в мм;
• назначение – питьевая или техническая;
• ссылка на нормативный документ.

Для продукции по ГОСТ Р 52134-2003 используется аналогичная схема обозначения, но после третьего пункта списка в маркировку добавляется класс эксплуатации и номинальное рабочее давление труб.

Где он применяется?

Что такое ПВХ, мы уже выяснили, теперь поговорим о том, в каких отраслях данный материал применяется. Поливинилхлорид нашел широкое применение в производстве гибких пластиковых листов (для отделки стен и покрытия полов), пленки, защитных перчаток и многих других материалов и изделий. Из жесткого непластифицированного поливинилхлорида производятся трубы, неуязвимые к воздействию коррозии, а также некоторые детали дверей и окон. В области электротехники данный материал служит для изоляции проводов. Делают из него также игрушки, канцелярские и спортивные товары. Волокна поливинилхлорида применяются для изготовления рыболовных сетей, медицинского белья, трикотажа и различных фильтровальных технических тканей. Как видите, ПВХ применяется практически во всех отраслях промышленности и быта.

Достоинства труб из НПВХ

Растущая популярность НПВХ- и ПВХ-труб обусловлена такими преимуществами их применения, как:

• надёжность;
• долговечность;
• простота монтажа;
• резкое сокращение эксплуатационных расходов на обслуживание трубопроводов;
• полная безвредность труб для человека и окружающей среды.

В наши дни полимерные трубы широко используют при модернизации инженерных сетей и в новом строительстве. Ими заменяют трубы из стали, чугуна и других материалов.

Способы изготовления ткани ПВХ или ПВХ тента

Основными способами изготовления ткани ПВХ являются ламинирование и литье. В первом случае на подготовленную основу (сетку из полиэстера, нейлона или лавсана) наносят пленку ПВХ. Этот способ считается простым, недорогим и мене трудоемким, поэтому он является самым распространенным. Второй способ основывается на включении поливинилхлорида в существующую основу с помощью плавления. Он является дорогостоящим и используется реже, хотя получаемые таким образом ткани обладают надежностью, при этом они реже расслаиваются даже от сильных морозов и механических воздействий.

Кроме того, на поливинилхлоридную ткань часто наносят слой лака и включают в её состав различные добавки, это позволяет увеличить эксплуатационные свойства материала и защитить его от ультрафиолетового излучения. К тому же, лак позволяет практически исключить налипание грязи на полотно. При лакировании плотно с обеих сторон покрывают акриловым или тефлоновым лаком.

Включение в состав полотна пластификаторов позволяет повысить его прочность, сделать его более легким и менее водонепроницаемым. Добавления в состав материала полиуретана позволяет сделать его эластичным и устойчивым к истиранию.

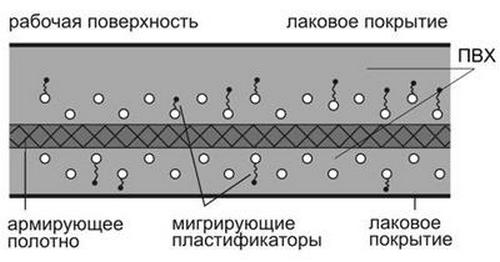

Структура материала

Важно! При выборе ПВХ ткани, нужно обращать внимание на продукцию известных производителей, это позволит избежать покупки некачественного материала. Соответственно деньги будут потрачены с пользой.

Канализационные трубы из НПВХ

Здесь мы ответим на вопрос, чем отличаются канализационные трубы ПВХ от НПВХ. Прежде всего укажем на некорректность постановки вопроса. Для производства канализационных труб используют только PVC-U. Другие виды поливинилхлорида имеют для этого явно избыточные характеристики. Если вы можете позволить себе не считать деньги, тогда канализацию можно собрать из напорных труб по ГОСТ Р 52134-2003. Тем более что значительная часть сортамента труб из НПВХ и ПВХ по разным ГОСТам совпадает по типоразмерам.

Основные характеристики

• плотность — от200 до 1500 г/м²;
• прочность до 4000 Н/5см;
• переплетение нитей в основе материала может иметь разное соотношение (наиболее частые варианты: 6×6; 7×7; 8×8; 9×9; 12×12).
• прочностью наразрыв — от 700 до 850 кг/м;
• температурный режим — от +75 до −30˚С (морозостойкие полотна до −50-60˚С).
• срок эксплуатации — до 15 лет.

Вам это будет интересно Как правильно работать с контурами Декола для тканей

При выборе плотна, необходимо учитывать все его свойства, потому что от этого будет зависеть качество изготавливаемого из него изделия или конструкции. При этом не рационально покупать полотно с высокими характеристиками, например для обычного полога.

Свойства и структура профилей

Оконный профиль состоит из нескольких воздушных камер. В среднюю из них крепят арматуру, придающую раме твердость. В верхней части делают небольшие отверстия. Они предназначены для естественной циркуляции воздуха и устранения конденсата. Вставленные стекла преломляют световые лучи, благодаря чему в комнате происходит отличное энергосбережение. Рамы делают из 4 ребер, которые изготавливают из металлопластика.

Помимо окон, ПВХ также применяют:

• при производстве труб;
• для изоляции электропроводки;
• при создании дверей.

Примеры расшифровки и таблица формул стеклопакетов

Маркировка наносится на этикетке изделия — этого требуют ГОСТы. Наносится она и на видимой части внутренней рамки.

Простейший пример расшифровки: 4М1-16-4М1 — однокамерный стеклопакет, состоящий из двух 4-мм стекол и 16-мм алюминиевой дистанционной рамки. Камера заполнена воздухом.

Вариант формулы 52-мм стеклопакета: СПД (52) 4MF-20Ar-4М1-20Ar-4i — двухкамерный стеклопакет, состоящий из наружного 4-мм мультифункционального стекла, двух камер, заполненных аргоном и разделенных простыми алюминиевыми рамками, внутреннего простого 4-мм стекла и энергосберегающего 4-мм с домашней стороны.

В формуле стеклопакета с шириной 44 мм, видоизменяются показатели толщины стекол и дистанционных рамок, выглядит это следующим образом: СПД (44) 4М1-16-4М1-16-4М1.

Этот же пример формулы можно продемонстрировать на стеклопакете с шириной 40 мм: 4М1-14-4М1-14-4М1.

В формуле шумоизоляционного стеклопакета важную роль играет ширина внутреннего пространства (дистанционной рамки) и толщина самих стекол, каких-то особенных маркировок здесь нет: 4М1-12-4М1-8-4М1. В данной формуле шумопоглощающего стеклопакета его основное качество достигается различным расстоянием стекол, сдвинутого ближе к «домашнему» стеклу – 12 мм и 8 мм. При таком стеклопакете звукоизоляция достигает 39 дБ. Существует еще один вариант достигнуть высоких звукоизоляционных характеристик стеклопакета, например: 6М1-10-4М1-6-4и. Здесь мы видим, что используются стекла различной толщины (6 мм и 4 мм), а также типа (М1 и И-стекло, энергосберегающее), расстояние при этом также разное – 10 и 6 мм.

Ниже мы представляем таблицу с различными типами формул однокамерного стеклопакета:

Общая классификация стеклопакетов

Сегодня производится достаточно много моделей с абсолютно разными характеристиками. Чтобы обобщенно обозначить стеклопакет, маркировка, классифицирующая конкретное изделие, предоставляет сведения о количестве камер, его толщине и специализированном назначении:

• СПО(16) – однокамерный стеклопакет толщиной 16 мм;
• СПД(40) – двухкамерная модель с общей толщиной блока 40 мм.

Чтобы конкретизировать область применения этих изделий, помимо стеклопакетов общестроительного типа и строительного назначения, имеющих дополнительные специальные свойства, принято использовать следующую аббревиатуру:

• Э – энергосберегающие;
• М – морозоустойчивые;
• УД – ударопрочные;
• С – солнцезащитные;
• Ш – шумоизолирующие.

При этом важно учитывать, что при изготовлении стеклопакетов возможны различные вариации перечисленных свойств. Благодаря этому клиент может заказать фактическую любую устраивающую его комбинацию.
